Ajusta la geometria de la pieza, las necesidades de tolerancia, el material y los requisitos de acabado a Mecanizado CNC, Fabricacion de chapa metalica, Impresion 3D en metal o Fundicion rapida antes de iniciar la produccion.

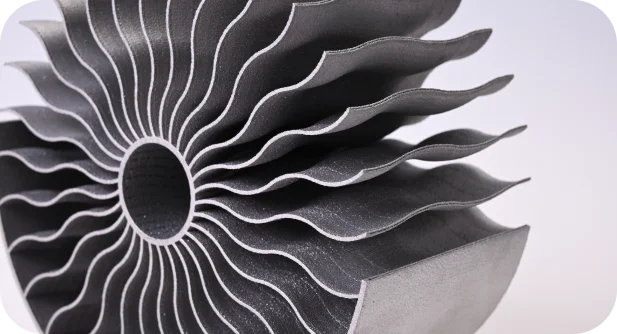

SLM Ti6Al4V

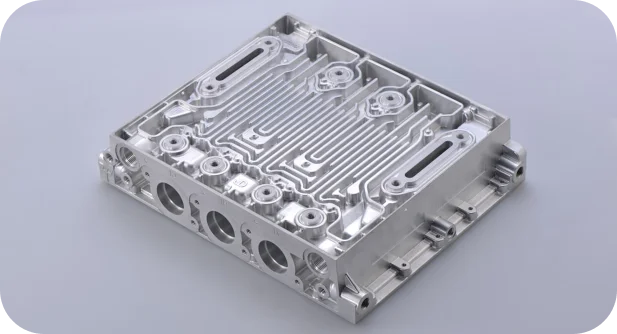

CNC 7075-T6

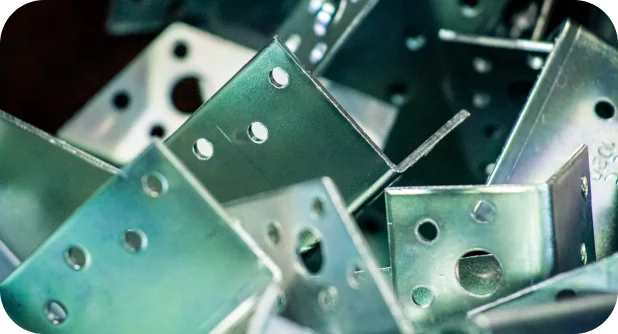

Soporte de acero en chapa

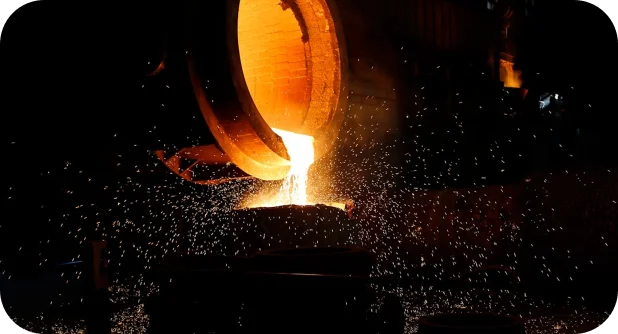

Acero inoxidable de fundicion de precisionSeleccion del proceso guiada por la geometria
Comentarios DFM y compromiso de plazo antes de iniciar la produccion.
Selecciona el tipo de geometria y el requisito de precision; el arbol de decision te asigna la ruta de fabricacion adecuada antes de comprometerte.
Para las zonas no especificadas en el CAD: Tolerancia >= +/-0.2 mm · Rugosidad superficial >= Ra 6.3 um
Cada proceso tiene un ajuste geometrico, una estructura de costes y un perfil de rendimiento distintos; elegir el adecuado empieza por el tipo de pieza.
Escala de 1 (peor) a 5 (mejor)
Comprender la estructura de costes de preparacion y de coste unitario te ayuda a planificar la economia de produccion antes de comprometerte.
No requiere utillaje: directamente desde el modelo 3D
Altos costes de equipo, polvo metalico y posprocesado
Sin utillaje; requiere programacion, fijaciones y herramientas de corte
Muy afectado por el tiempo de mecanizado y la eliminacion de material
Sin utillaje; desarrollo del desplegado y ajuste de plegado
La reduccion de coste se vuelve posible a medida que aumenta el volumen
Requiere utillaje para patron de cera, fijaciones y desarrollo del proceso
La ventaja de coste crece significativamente con el volumen de produccion
Parametros exactos para contrastar con los requisitos de tu plano.
| Parametro | Impresion 3D en metal | Mecanizado CNC | Fabricacion de chapa metalica | Fundicion rapida |
|---|---|---|---|---|
| Tolerancia | SLM: +/-0.2%/mm (min +/-0.2 mm)Binder Jetting: +/-0.4%/mm (min +/-0.3 mm) | ISO 2768-m (predeterminado)Personalizada hasta +/-0.005 mm | ISO 2768-m (predeterminado) | ISO 8062-3 (predeterminado) |
| Rugosidad superficial | Ra 6.3 um (predeterminado tal como se fabrica) | Tal como se mecaniza: Ra 0.4-3.2 umPulido: Ra 0.8 umEspejo: Ra 0.2-0.4 um | Tal como se fabrica: Ra 3.2 um | Tal como se funde: Ra 1.6-6.3 um |
| Tamano maximo de fabricacion | SLM: 400 x 300 x 400 mmBinder Jetting: 400 x 250 x 250 mm | Hasta 4000 x 1500 x 600 mm | Hasta 1000 x 1200 mm | Varia segun el proceso de fundicion |
| Espesor minimo de pared | 0.5 mm | 0.5 mm | 0.6 mm | Normalmente 1.5 mmHasta 0.8 mm para fundicion a presion de zinc |
| Plazo de entrega estandar | 2-7 days | 7-15 days | 10-25 days | 15-25 days |
| Ideal para | Estructuras complejas, canales internos, lattice y piezas de alto rendimiento en bajo volumen | Alta precision, alta resistencia, validacion funcional y piezas metalicas macizas para uso final | Carcasas de pared fina, soportes, chasis y paneles; volumen bajo a medio | Piezas complejas de volumen medio a alto; libertad geometrica con ventaja de coste por volumen |
| No es ideal para | Tolerancias ajustadas sin acabado CNC posterior | Geometrias internas complejas inaccesibles para herramientas de corte | Piezas macizas o cavidades internas cerradas complejas | Disenos en fase inicial que siguen cambiando: los cambios de utillaje anaden tiempo y coste |
Selecciona segun requisitos estructurales, objetivo de peso, resistencia a la corrosion o necesidad de cumplimiento sectorial.
Ligeras, mecanizables y ampliamente usadas en carcasas, bastidores y soportes estructurales. AlSi10Mg para impresion SLM.
Resistente a la corrosion y de alta resistencia. 316L para aplicaciones medicas y marinas. 17-4PH para piezas impresas de alta resistencia.
La mejor relacion peso-resistencia. Estructuras aeroespaciales, implantes medicos y piezas criticas por peso.
Para insertos de utillaje, componentes resistentes al desgaste y piezas que deben soportar altos ciclos de esfuerzo mecanico.
Alta conductividad electrica y termica. Conectores, intercambiadores de calor y componentes electricos.
Resistencia a alta temperatura hasta 1000°C+. Turbinas aeroespaciales, componentes de combustion y piezas industriales para calor extremo.
Que proceso funciona mejor para cada material y donde estan las concesiones.
| Material | Impresion 3D en metal | Mecanizado CNC | Fabricacion de chapa metalica | Fundicion rapida | Aplicacion tipica |
|---|---|---|---|---|---|
| Aluminio (AlSi10Mg, 6061) | AlSi10Mg, 6061 | Mejor opcion | Chapa 5052 | Aleaciones de aluminio de fundicion | Carcasas, bastidores, soportes |
| Acero inoxidable (304, 316L) | 316L, 17-4PH | Excelente | SUS304, SUS316 | Fundicion 304, 316 | Medico, marino, grado alimentario |
| Titanio TC4 (Ti6Al4V) | Mejor ruta | Alto coste, lento | No estandar | Fundicion de precision | Aeroespacial, implantes, ligero |
| Acero al carbono | Acero maraging | Mejor ruta | SPCC, SECC, SGCC | Fundicion de acero al carbono | Piezas estructurales, utillaje |
| Cobre / laton / bronce | CuCrZr SLM | Mejor ruta | Laminas de cobre | Fundicion de laton y bronce | Conectores, intercambiadores de calor |
| Superaleaciones de niquel (Inconel) | Inconel 625 | Dificil, lento | No estandar | Fundicion de superaleaciones | Turbinas, componentes para alta temperatura |
Archivo CAD, preferencia de material, cantidad y requisitos de tolerancia.
La impresion 3D en metal admite DFM automatizado y cotizacion instantanea. Los demas procesos se revisan manualmente en un plazo de 24 horas.
Impresion, mecanizado, fabricacion de chapa o fundicion, con el posprocesado gestionado dentro del mismo flujo de trabajo.
Inspeccion dimensional, revision superficial, certificado de material si se requiere y despues envio.
Mecanizado CNC, Fabricacion de chapa metalica, Impresion 3D en metal o Fundicion rapida, confirmados segun tu geometria, material y requisitos de tolerancia. Se anade acabado CNC local cuando las superficies criticas requieren mayor control.
Producidas con el material y el proceso confirmados. Se aplican acabado superficial y posprocesado donde se especifique, incluidos roscado, insertos, tratamiento termico, anodizado, recubrimiento o pulido.
Informe de inspeccion dimensional cuando se requiera. Certificado de material bajo solicitud. Comentarios DFM y notas de ingenieria antes de la produccion. Embalaje por lotes etiquetado para la entrega.

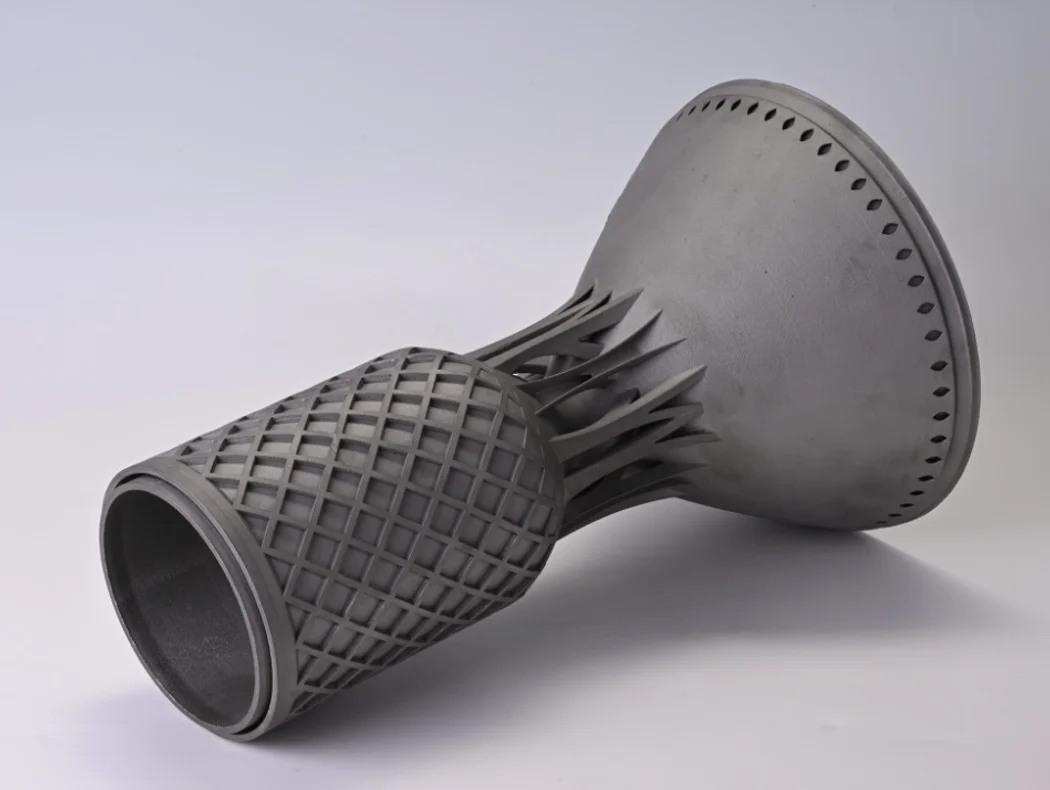

Ruta: SLM (Ti6Al4V) + granallado con microesfera + alivio de tensiones
Ruta: SLM (Ti6Al4V) + retirada de soportes + granallado con microesfera + tratamiento termico

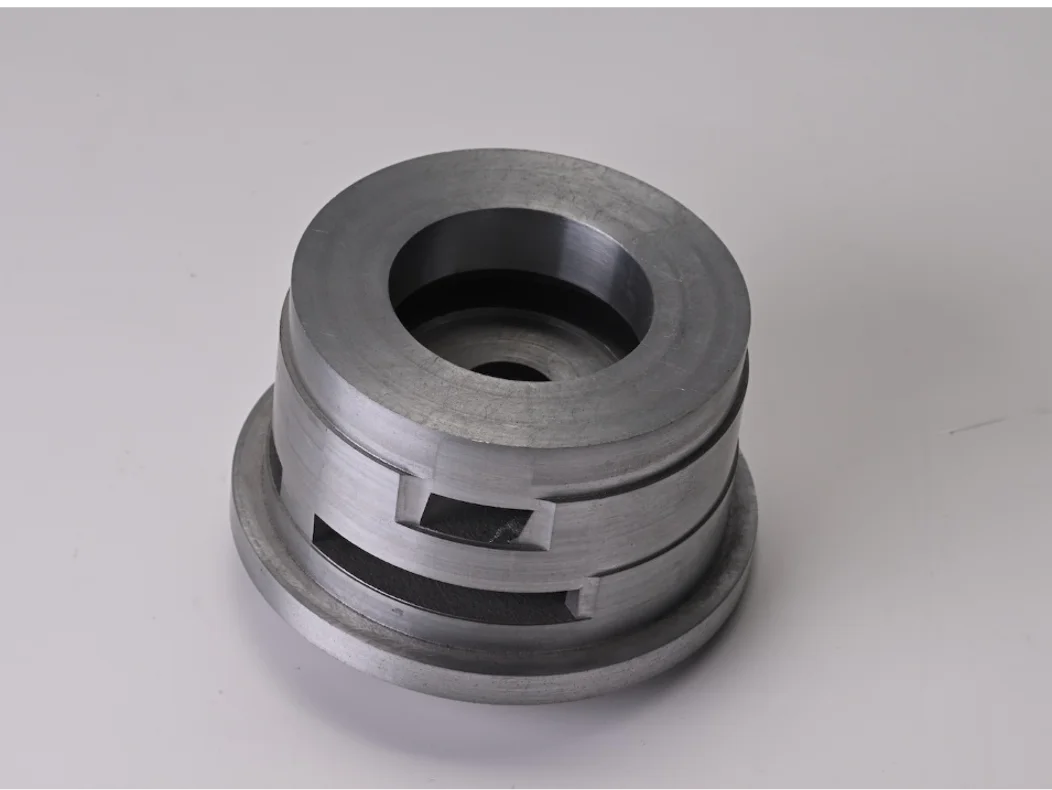

Ruta: SLM (Acero para matrices / acero para herramientas) + torneado/fresado CNC + rectificado superficial
LISTO PARA COTIZAR?
To get an accurate quote, provide: 3D CAD file · 2D engineering drawing (crucial for CNC and casting) · Order quantity · Material preference (e.g., Aluminum 6061, Stainless Steel 304, Titanium TC4) · Intended use: Prototyping / Functional Testing / End-Use Production.
